FAN SEÇİMİ

Fanlar pompalar gibi, fakat pompalardan farklı olarak sıvı yerine havanın veya gazın basınçlandırılarak aktarılmasını sağlayan ekipmanlardır. Fanlar endüstriyel işlemlerin gereği olan hava veya gaz emme ve basma fonksiyonlarının yanı sıra konutların, işyerlerinin ve özellikle toplu yaşam alanlarının havalandırılmasında, kullanılan  en önemli ekipmanlardandır.

Blower ve kompresörlerde fanlar gibi havanın basınçlandırılarak aktarılmasını sağlayan ekipmanlardır. fakat fanlar daha yüksek debiler de ancak daha düşük basınçlarda hava aktarabilirken blower ve kompresörler çok yüksek basınç değerlerine ulaşabilmektedirler.

Fanlar havayı en fazla 300 milibar seviyesinde basınçlandırabilirken kompresör ve bloverlerde bu değer 10 bar a kadar yükselebilmektedir. Diğer önemli ayrım ise, fanlar havanın hem emilmesi hem basılması işlerinde kullanılabilirken  blower ve kompresörler sadece basma işinde kullanılabilirler.

Fanların kullandığı enerji esas olarak aşağıdaki iki unsurun toplamını yenmek için gerekmektedir.

  1. Hava veya gazın içinden geçeceği kanal, dirsek, filitre, eşanjör gibi ekipmanlarda uğrayacağı basınç kayıplarının toplamını yenebilcek statik basınç ( Hs) .
  2. Hava veya gazın tüm yollardan ve işlemlerden geçtikten sonra aktarılacağı ortamda yayılması için ihtiyaç duyacağı hız basıncı (Hv)

Fanın yaptığı iş  yukarıda belirtilen basınçlar için gereken toplam fark basınç ile aktardığı havanın hacminin çarpımına eşittir.

Yani      W= V*∆p

Burada  V= aktarılan havanın hacmı

             ∆p= Hs + Hv  = toplam fark basınç

Bu gün dünyada İki tip fan kullanılır. Bunlar;

  1. Eksenel akışlı fanlar
  2. Radyal fanlar

EKSENEL FANLAR

Eksenel fanlar hava akışının fan döner eksenine paralel olarak aktığı fanlardır. Bunlar ancak akışa karşı direncin çok küçük olduğu ortamlarda kullanılabilir.. Bu fanlar daha çok havayı dışarıdan alıp içeriye aktarma gibi ortam içi havalandırma işlerinde kullanılırlar.Havanın yönünü fan kanatlarının şekli ve dönüş istikameti belirler. Bu tip fanlarda hava motorun olduğu taraftan geçerek diğer tarafa aktarılır.

RADYAL FANLAR

Bu fanlarda da pompalardaki gibi döner bir çark ve o çarkın içinde bulunduğu helezonik bir yuva bulunmaktadır. Hava veya gaz eksene paralel olarak merkezden girer, basınçlandırılarak çark çevresine teğet olarak kanallara aktarılırlar.

Bu fanlar daha çok endüstriyel tesislerdeki toz toplama sistemlerinde ve soğutma sistemlerinde kullanılan en temel ekipmanlarıdır.

FAN KANUNLARI

Fan kapasitesi (Q) ve fanın yarattığı fark basıncını (ΔP)  belirleyen temel faktörler şunlardır;

N:   Fan devri

P:   Fanın yarattığı fark basınç

HP: Fan Gücü

D:   Çark Dış Çapı

T:    Aktarılan gaz veya havanın sıcaklığı

ρ:   Aktarılan gaz veya havanın yoğunluğu

Yukarıda belirtilen faktörlerde yapılan değişiklikler ile elde bulunan bir fanın performansını (Debi ve/veya çıkış basıncını) istenilen doğrultuda değiştirmek aşağıda belirtilen kurallar çerçevesinde mümkün olabilmektedir.

Fanın sahip olduğu ilk performas veya faktör altindis olarak 1 ile, elde edilecek ikinci performas veya faktör ise altindis olarak 2 ile belirtilmiştir. (Q1, Qveya N1, N2 gibi).

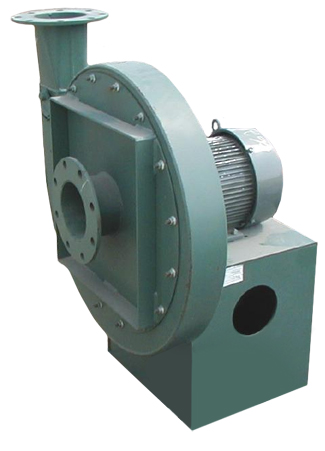

                   RADYAL FAN

                  EKSENEL FAN



                   BLOWER

HAVA KOMPRESÖRü

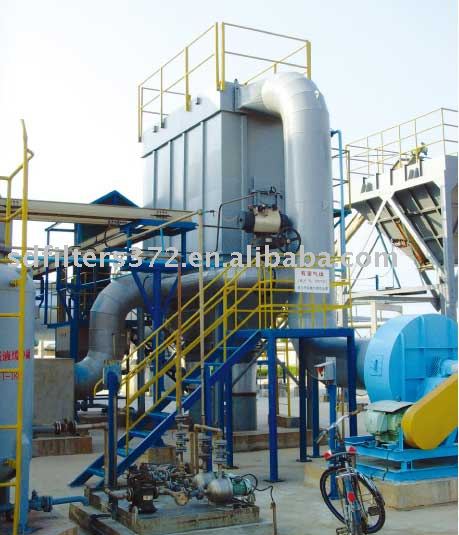

TİPİK BİR TOZ TOPLAMA TESİSİ

Fan çark büyüklüğü (D, B), Sistem dirençleri ve aktarılan ortam yoğunluğunun aynı kalması şartı ile
Fan devrinin(N) değiştirilmesi ile değişecek değerler
:

Debi (Q) devir sayısı ile doğru orantılı olarak değişir.

Basınç (P) devir oranının karesi ile doğru orantılı olarak değişir.

Güç (HP) devir oranının küpü ile doğru orantılı olarak değişir.



Fan çark büyüklüğü (D, B), Sistem dirençleri ve aktarılan ortam yoğunluğunun aynı kalması durumunda
Fan basıncının (P) değiştirilmesi ile değişecek değerler
Debi (Q) ve  devir sayısı , basınç oranlarının kare kökü ile doğru orantılı olarak değişir.

Güç (HP) basınç oranının küpünün kare kökü ile doğru orantılı olarak değişir.



Fan basıncı (P) ve aktarılan ortam yoğunluğunun aynı kalması şartı ile
Fan çark çapının (D) nin değiştirilmesi ile değişecek değerler
:

Kapasite ve güç, fan çapı oranlarının karesi ile doğru orantılı olarak değişir

Devir sayısı,
fan çapı ile ters orantılı olarak değişir



Fan basıncı (P) ve aktarılan ortam yoğunluğunun sabit kalması şartı ile
Devir ve Fan çapının değiştirilmesi ile değişecek değerler





Fan basıncı (P) nın  sabit tutulması durumunda aşağıdaki değişimler elde edilebilir.





Fan debisinin (Q) ve fan devrinin (N) sabit tutulması durumunda aşağıdaki değişimler elde edilebilir.

Referans: Fans. A special report by Robert J.Aberbach / March 1968
