DİŞLİ FORMÜLLERİ

MODÜL (M) M: Modül (mm)

D : Bölüm dairesi çapı

Z:  Diş sayısı


STANDART MODÜL VE Pd DEĞERLERİ İÇİN TIKLAYINIZ

NOT: Helis dişlilerde modül olarak tablodan Mn değeri seçilmelidir.
Bkz. Helis dişli dizaynı

ÇAP ADIMI (Pd)
(Diametral pitch)

 Pd: Çap adımı (1/inch)

TABAN DAİRE ÇAPI (DB)
(Base diameter)

DB=D*CosФ

Ф: Basınç açısı (0)

     DB:Taban dairesi çapı

ÇEVRESEL ADIM (p)
(Circular pitch)

 p : Çevresel adım (inch)

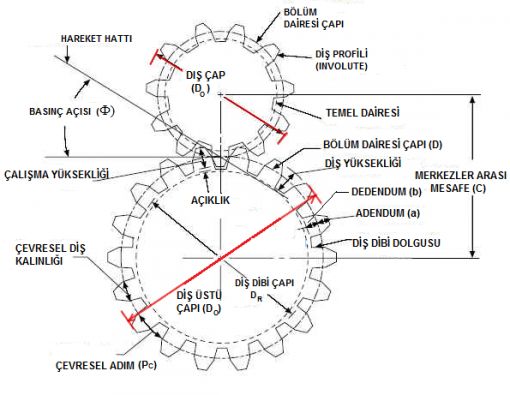

EKSENLER ARASI MESAFE (C)

 C: Eksenler arası mesafe
DP:Pinyon dişli bölüm dairesi çapı
DG:Ana dişli bölüm dairesi çapı
ZP:Pinyon dişli diş sayısı
ZG:Ana dişli diş sayısı

İNDİRGEME ORANI (i)

         i: İndirgeme oranı

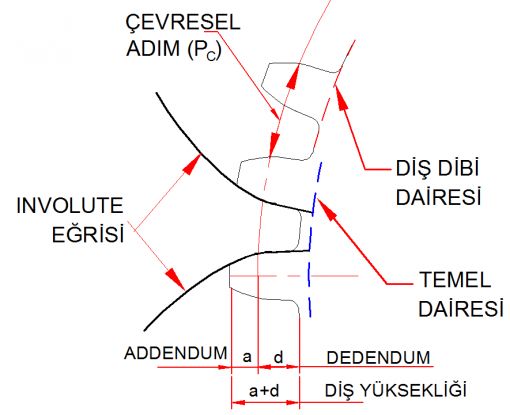

ADDENDUM (a)

Tam boy evolvent dişli için  a=M

veya  a=1/Pd

Stub-Evolvent dişli için  a=0.8*M
                        veya  a=1.25/Pd

a: Bölüm dairesi çapından
     diş tepesine olan mesafe

 DEDENDUM (d)

Tam boy evolvent dişli için d=1.157*M
                             veya d=1.157/Pd

Stub-Evolvent dişli için        d=M

veya    d=1 / Pd

d: Bölüm dairesi çapından
     diş dibine olan mesafe
DİŞ YÜKSEKLİĞİ (h)

h = a+d

Tam boy evolvent dişli için h=2.157*M
                                    veya h= 2.157/Pd

Stub-Evolvent dişli için   h=1.8*M
                             veya   h= 1.8 / Pd





ÇALIŞMA YÜKSEKLİĞİ (hw)

hw = aP + aG = 2a

Tam boy evolvent dişli için  hW=2M
                              veya hW=2/Pd

       Stub-Evolvent dişli için    hw=1.6*M
                                veya  hW=1.6/Pd

AÇIKLIK (c)

c=d-a

c=0.157*M   veya  c=0.157/Pd  Tam boy diş çin

c=0.2+M      veya  c=0.2/Pd       STUB boy için

DİŞ DİBİ ÇAPI (DR)
(Root diameter)

Tam boy evolvent dişli için

DR = D-2d              veya   DR= D-(2.314*M)
 DR= M (Z-2.314)  veya  DR= (Z-2.314) / Pd

STUB evolvent dişli için
DR = D-2d           veya     DR= D-2M
DR= M (Z-2)         veya      DR= (Z-2 )/ Pd



ÇEVRESEL KALINLIK  (s)

s= 1.57*M  veya   s=1.57/Pd   veya    s=p/2

DIŞ ÇAP (DO)

DO=M*(Z+2)   veya   DO=Pd(Z+2)/2  (Tam boy diş için)


DO=M*(Z+1.6)   veya   DO=Pd(Z+1.6)/2  (STUB diş için)

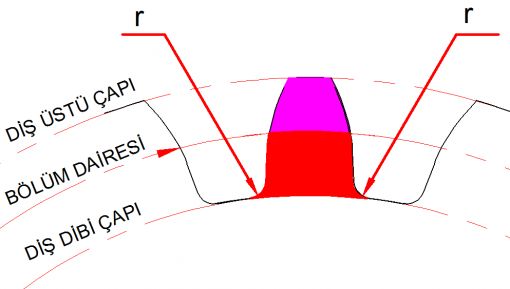

DİŞ DİP RADYÜSÜ (r)

r=0,3M      veya    r=0.3/Pd

PRATİKTE TERCİH EDİLEN

DEDENDUM (d)

DİŞ YÜKSEKLİĞİ(h)

ve

DİŞ DİBİ ÇAPI (DR)

Tam boy evolvent dişlilerde dedendum teorik ölçüleri yukarıda verilen değerler olmasına rağmen diş dibinde girişim olmaması için dedandum verilen değerlerden daha derin işlenir

Böylece Tercih edilen dedandum  derinliği Tam boy evolvent dişli için

d=1.25*M  veya  d=1.25/ Pd

Tercih edilen diş yüksekliği Tam boy evolvent dişli için

h=2.25*M      veya   h= 2.25/ Pd

Tercih edilen diş dibi çapı, Tam boy evolvent dişli için

DR= D-(2.5*M)      veya    DR= D-(2.5 / Pd)

DR= M (Z-2.5)       veya    DR= (Z-2.5) / Pd
