HAVA-GAZ AKIŞ FORMÜLÜ

ÇOK İNCE VE ÇOK UZUN BİR HORTUMDAN NE KADAR GAZ VEYA HAVA GEÇER

Mühendislikte kullanılan formüller elbette fizik kuralları içinde belirlenir.
Özellikle gazların ve sıvıların hareketi Bernouli denklemine dayanır.
Ancak bu prensiplere dayanmakla birlikte mühendislikte deneysel verilerden
yararlanılarak da (empirical) bulunan pek çok formül vardır

Bunlardan birisi de çok ince ve uzun bir borudan belli bir basınç altında
ne kadar gaz veya hava akacağını hesaplayan  WEYMOUTH  formülüdür.

WEYMOUTH FORMÜLÜ




Bu formülde birimler

Debi: Q(m3/saat),
Boru iç çapı:  D(mm),
Boru boyu:  L(Km),
Basınç : P(pascal),
Gaz yoğunluğu :S(Kg/Nm3),
Gazın sıcaklığı: T(K)

Bu formül sadece sıkıştırılabilir gazlar için kullanılmalıdır. Sıvılar için kullanılamaz

Formülde akışın düz bir boru boyunca olduğu ve gaz sıcaklığının sabit kaldığı kabul edilmiştir.


ÖRNEK

Giriş basıncı 6 bar olan 27 0C sıcaklığındaki hava iç çapı 6 mm olan 500 metre boyunda bir hortum ile
PLC  panosunu soğutmak için üflenmektedir. Saate kaç m3 hava tüketildiğini hesaplayınız.

D=6 mm.

L=500 metre=0,5 Km

T=27+273=300K

P1=6 bAR= 600,000 Pascal

P2=0 Pascal

SHava=1,2 Kg/Nm3

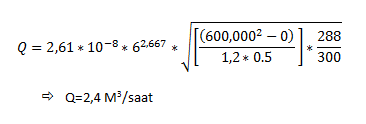

ÇÖZÜM
