SİLİNDİR MAKARALI RULMANLAR

2.1 SİLİNDİR MAKARALI RULMANLAR
       (CYLINDIRICAL ROLLER BEARINGS)

 Bu rulmanların iki önemli temel karakteristik özelliği vardır. Bunlar;

  1. Çok yüksek radyal yük taşımalarına karşın eksenel yük taşıyamazlar
  2. Eksenel yönde kaymalara müsaade ederler. Bu özellik termal genleşmelerden kaynaklanan şaft uzamasını kompanse etmek açısından önemlidir.

Diğer avantajları

  1. Yüksek hızlarda dönebilirler
  2. Çalışma hassasiyetleri yüksektir
  3. Sessiz çalışırlar
  4. Sürtünme azdır
  5. Eksenel kaymalara imkan verirler
  6. High stiffness

Dezavantajları

  1. Eksenel yükleri alamazlar
  2. Moment taşıyamazlar

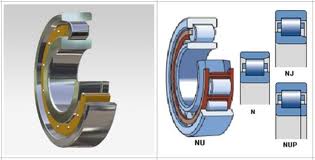

Silindirik makaralı rulmanlar tek ve çift sıralı olarak temin edilebilirler. Silindirik makaralı rulmanlarda diğer bir ayrım ise



  • NU tiplerinde dış bilezikte her iki yandan flanş olup iç bilezikte ise flanş bulunmamaktadır. Bu tiplerde şaft eksenel yönde iki tarafada kaymaya müsaittir.
  • N tiplerinde iç bilezikte her iki yandan flanş olup dış bilezikte ise flanş yokturr. Bu tiplerde şaft makaralar ile birlikte eksenel yönde iki tarafa kaymaya müsaittir.
  • NJ tiplerinde dış bilezikte her iki yandan flanş olup iç bilezikte ise tek tarafta flanş bulunmaktadır. Bu tiplerde şaft eksenel tek yönde tarafa kaymaya müsaittir.
  • NUP tiplerinde de dış bilezikte her iki yandan flanş olup iç bilezikte ise bir tarafta flanş, diğer tarafta ise ayrılabilir gevşek flanş bulunur. Bu tiplerde yatak eksenel tek yönde tarafa kaymaya müsaittir.

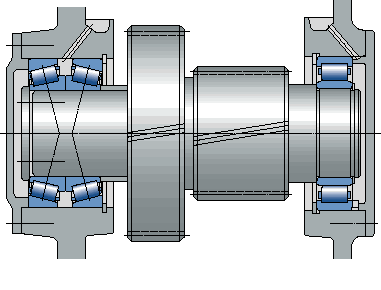

Aşağıda silindir makaralı rulmanlar için birkaç uygulama örneği verilmiştir.
