EKSENEL BİLYALI RULMANLAR

1.4 EKSENEL BİLYALI RULMANLAR (THRUST BALL BEARINGS)

Bu rulmalara Türkiyede BÜTE de denilmektedir.
Bunlar sadece Eksenel yük altında dönmesi gereken makinalarda kullanılırlar.

BÜTE lerde iki tarafta yuva, arada ise bilyalar ve kafes bulunur. Yuva ve bilyalar ayrılabilir olduğu için sökülüp takılmaları çok kolaydır. (Bz. Şekil 1, 2)

Bütelerin yuva alınları düz olduğu gibi bazı tiplerde küresel oynamalara imkan verecek şekilde alın yarı küre şeklinde de üretilir.  (Bkz. Şekil 3)

Büteler eksenel yükü sadece bir yönde taşıyacak ise bir sıra bilyalı olan büteler kullanılabilir. Ancak eksenel yük her iki yönde de etki ediyorsa çift sıra bilyalı büte kullanılması gerekir.

Çift sıra bilyalı bütelerde kafesleri ile birlikte iki sıra bilya, iki sıra arasında iki tarafı oyuk bir bilya yuvası ve dışlarda iki  adet birer tarafı oyuk bilya yuvası bulunur(Şekil 4). Bunların da eksenel oynamalarına imkan vermek için dış yuvaların alınları küresel olabilir.

Bütelerin gösterimleri 5 ile başlar. Örnek: 51106

ŞEKİL 1




          ŞEKİL 2



ŞEKİL 3

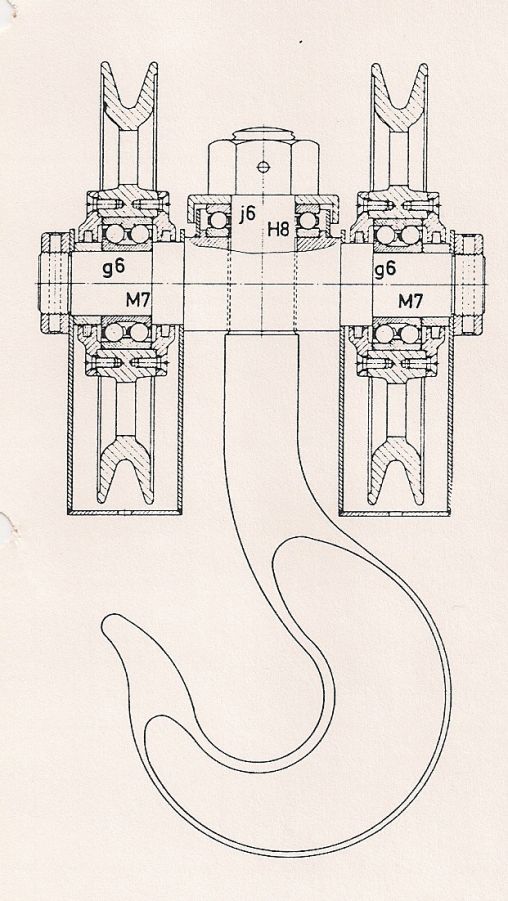

Yukarıdarıda sanayide ki BÜTE uygulamalarından iki örnek verilmiştir.

ŞEKİL 4
