BİLYALI RULMANLAR

1.1 BİLYALI RULMANLAR (Deep groove ball bearings)

Piyasadaki en ucuz, en yaygın kullanımı olan, en basit rulman tipidir. İç ve dış bilezikteki bilya oyuğu derin olduğu için bir miktar eksenel yük alabilirler. Orta büyüklükteki elektrik motorlarında bu tip rulmanlar kullanılır. Bu rulmanların avantaj ve dezavantajlarını sıralayalım.

AVANTAJLARI

  • Ucuzdurlar
  • Daha az bakım gerektirirler
  • Çok yüksek devirlerde çalışabilirler
  • Sürtünme çok azdır
  • Gürültüsüz çalışırlar
  • Titreşim yapmazlar
  • Çalışma hassasiyetleri yüksektir.

DEZAVANTAJLARI

  • Yüksek radyal yükler alamazlar
  • Eksenel yük taşıma kapasiteleri sınırlıdır
  • Moment taşıyamazlar
  • Eksen eğilmesine (açılanmasına) uygun  değilerdir.
  • Ayarların bozulması rulmanın da bozulmasına neden olur
  • Boyuna eksen kaymalarına izin vermezler

Tek sıra bilyalı rulmanlarda  normalde bilya kafes içinde bulunur. Böylece bilyaların bir birlerine sürtünmesi önlenerek ısınmanın azaltılması mümkün olur. Ancak kafes oyuk hacmını azalttığı için daha az bilya sığdırılabilir ve bu nedenle yük taşıma kapasitesi azalır.

Bu rulmanlarda eksenel yük taşıma kapasitesi sınırlıdır. Bu sınır Normal tek sıra bilyalı rulmanlada 0.5*C0 , küçük (hafif serisi) rulmanlarda ise 0.25*C0 değerini aşmamalıdır.

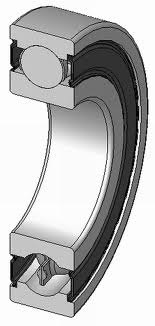

Tek sıra bilyalı rulmanlar yanları kapalı ve sızdırmaz olarak da üretilirler. Bu rulmanların gösterimi aşağıdaki gbidir.

Her iki tarafı açık (XXX)
Bir tarafı kapalı  (XXXX-Z)
İki tarafı kapalı  (XXXX-2Z)
Bir tarafı kapalı ve sızdırmaz  (XXXX-RZ)
İki tarafı kapalı ve sızdırmaz  (XXXX-2RZ)

Bu rulmanların bazılarında özel sızdırmazlık elemanları olup (rubbing type) son gösterimlerinde  RZ yerine RS1 veya RS2 vardır.

Her iki tarafıda kapalı ve sızdırmaz olan 622, 623, 630 serisi RS li rulmanlar -30 0C ila +110 0C arasında  yağlanmadan ve bakıma ihtiyaç duymadan hesaplanan ömürleri boyunca sorunsuz çalışabilirler.
Tek sıra bilyalı rulman gösterimi genellikle 6 ile başlar. Bunların pek azının gösterimi ise 16 ile başlar. Örnek: 61628-2RZ16072


1.2 DOLDURMA TİP BİLYALI RULMAN
Tek sıra bilyalı rulmanların bir başka tipi ise dışarıdan bilya doldurulabilir olanlardır. Bu tip bilyalı rumanlarda kafes olmadığından iç ve dış bilezikler arasına daha fazla bilya doldurulma imkanı ortaya çıkar. Böylece yük taşıma kapasitesi artmış olur. Ancak bu durumda ise bilyaların birbirine sürtünmeleri nedeni ile ısınma artar ve yüksek hızlarda çalışma imkanı azalır. Bu tip bilyalı rulmanların diğerlerine göre dezavantajı eksenel yük taşıma kapasitelerinin daha az olmasıdır.
Bu rulmanlarda bilya doldurma slotları hem iç hemde dış bileziktedir.

Bu rulmanların gösterimi istisnai olarak 2 veya 3 ile başlarlar. Bu gösterimin diğer 2 veya 3 ile başlıyanlardan farkı sadece 3 haneli olmalarıdır. Örnek: 305, 208-2Z



1.3 ÇİFT SIRA BİLYALI RULMANLAR

Çift sıra bilyalı rulmanlar ise 4 ile başlarlar. Örnek 4307 A

Bu rulmanların tek sıralı olanlardan üstün tarafı daha büyük yükleri taşıyabilmeleridir. Ancak tek sıra bilyalı rulmanlar kadar hızlı, sessiz, titreşimsiz çalışamazlar.

Bilyalı rumanların bir kısmı sekman yuvası ile temin edilebilirler. Bu rulmanlar diğerlerinden gösterimlerinin sonuna aldıkları N harfi ile belli olur. Eğer sekman yuvasında sekmanı  da beraber alınacaksa gösterimde NR yazılır. Örnek: 6212 N6022 NR



1.4 PASLANMAZ BİLYALI RULMANLAR

Rutubetli ve korrozif şartların ağır olduğu yerlerde kullanılırlar. Bunlarda bilyalar paslanmaz çelik olup diğer bilyalı rulmanların dizayn karakteristiklerine sahiptirler.
Bu rulmanlarda doldurma tipli olanlar yoktur.

Paslanmaz bilyalı rulmanlar normal gösterimdeki numaraların başına W harfini alarak diğerlerinden ayrılırlar. Örnek: W 6210  : İç çapı 50 mm olan paslanmaz bilyalı rulman



1.5 KAM YUVA TAKİPÇİSİ BİLYALI RULMANLAR

Kam yuvaları için dizayn edilmişlerdir. Normal bilyalı rulmanlardan farkı dış çaplarında bulunan enine radyüstür.
Bu rulmanlar 3612 ile başlar ve çap kodundan sonra R harfi alırlar. Örnek: 361207 R : 35 mm iç çapında kam rulmanı

Bunların çift sıra bilyalı olanlarıda vardır. Bunların gösterimi 3508 ile başalar ve C-2Z ile biter.
Örnek: 305804-C2Z  : 20 mm iç çapı olan çift sıra bilyalı kam rulmanı
